Cómo importar una sección 2D desde un modelo 3D en Leapfrog a GeoStudio / Como importar uma seção 2D

ManuelHinojosa

Hola a todos/as:

Hoy quiero compartir con ustedes un flujo bastante interesante y muy solicitado, que integra dos de nuestros softwares más reconocidos y utilizados: Leapfrog y GeoStudio.

Esta integración permite aprovechar lo mejor de ambos mundos, combinando modelado geológico 3D con análisis geotécnico avanzado, lo que abre nuevas posibilidades para proyectos más robustos y precisos.

Paso 1: Exportar la sección desde Leapfrog

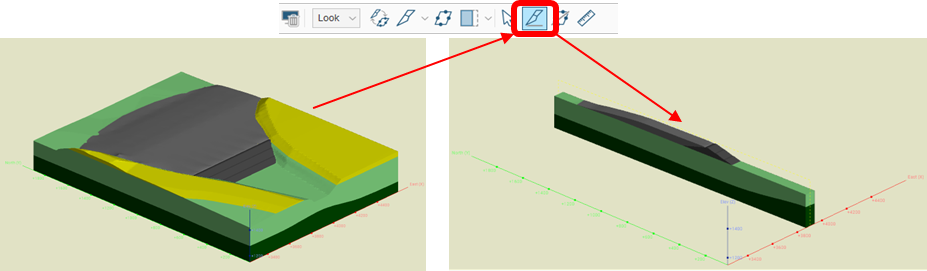

1. Visualiza la sección que desees exportar hacia GeoStudio y luego utiliza la herramienta “Draw Slicer Line” para definir el corte.

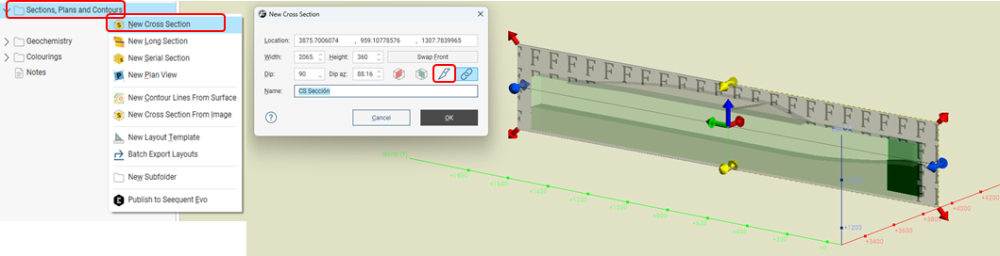

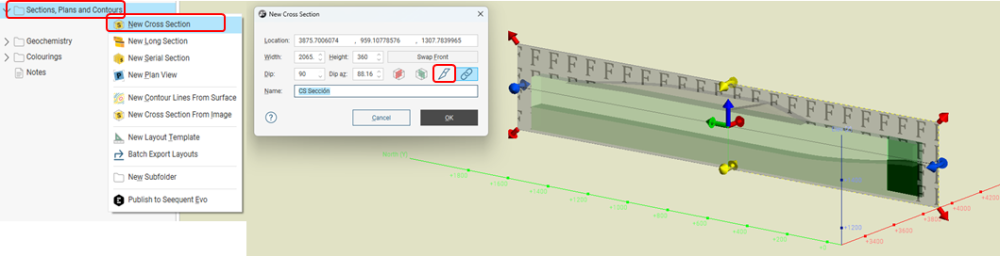

2. Desde el árbol de proyectos > Clic derecho sobre “Sections, Plans and Contours” > “New Cross Section”. Clic sobre el icono de “Slicer” y confirma en “OK”.

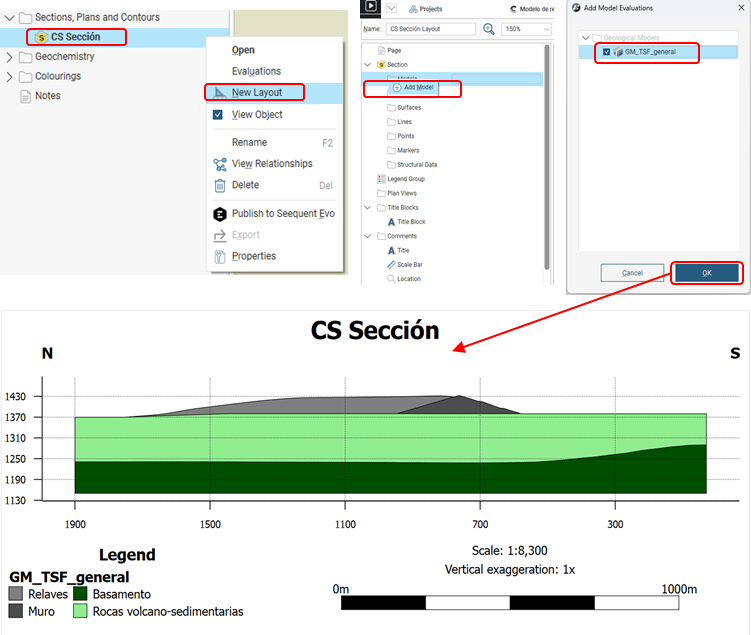

3. Desde la interfaz de la sección, haz clic derecho sobre “Models” y seleccionas el modelo geológico que fue utilizado en la sección 2D.

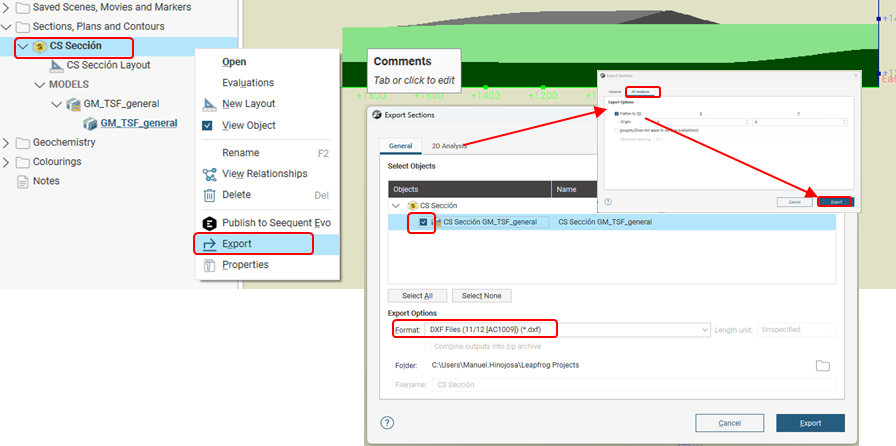

4. Haz clic derecho sobre la sección en el árbol de proyectos > “Export”.

• En la pestaña General, selecciona el modelo a exportar.
• Luego, en la pestaña “2D Analysis”, activa la opción “Flatten to 2D”. Esto proyectará la sección en el plano X-Y, uniformando el valor Z.
• Puedes definir el origen X-Y si lo deseas.
• Exporta el archivo en formato DXF.

Paso 2: Importar la sección en GeoStudio.

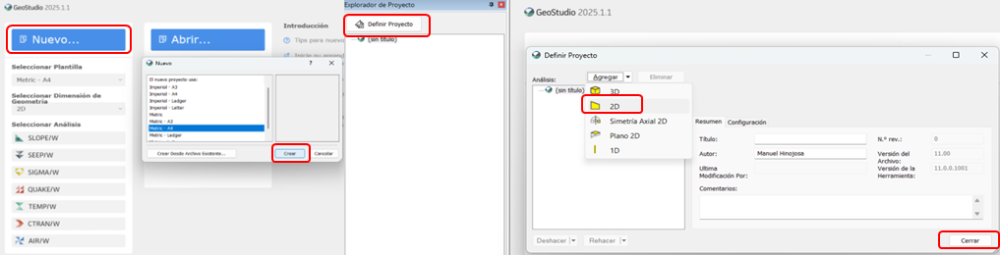

1. Abre un nuevo proyecto en GeoStudio.

• Ve a Datos - Proyecto > Agregar > 2D.

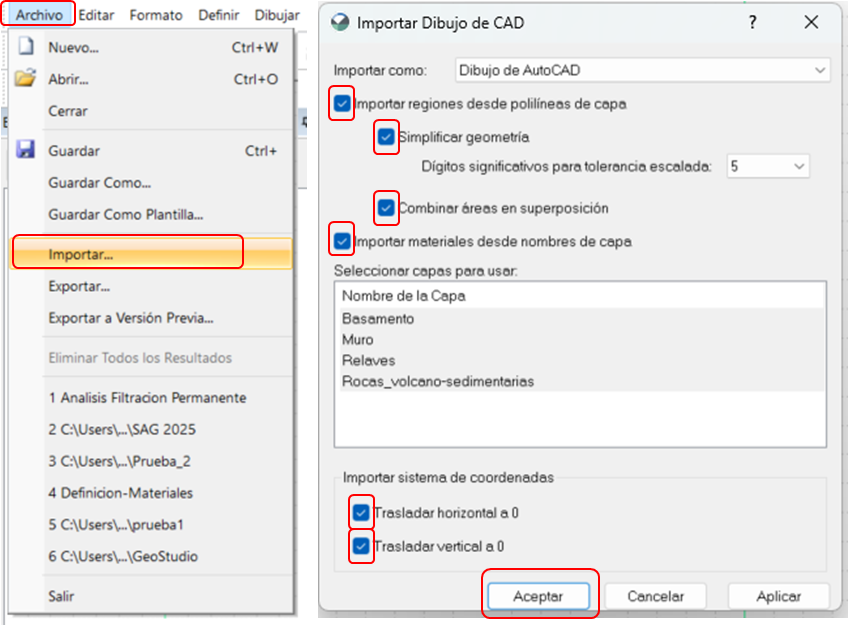

2. En la ventana de Archivo, haz clic derecho > Importar.

• Selecciona la opción para importar los nombres de los materiales desde las capas del archivo DXF.
• Haz clic en Aplicar y luego en Aceptar para visualizar la sección.

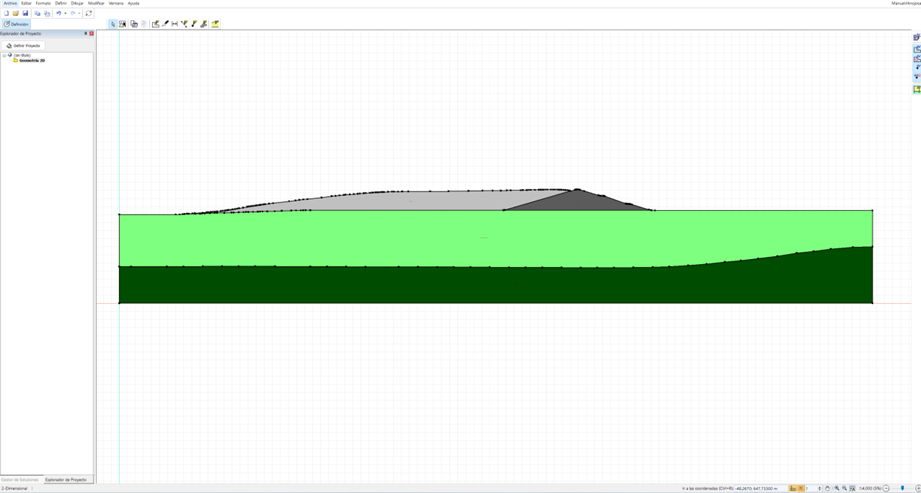

Paso 3: Visualizar el resultado

• Una vez importado el archivo, la sección 2D estará disponible en el entorno de GeoStudio para continuar con el análisis geotécnico correspondiente.

Manuel Hinojosa

Geology Intern

__________________________________________________________________________________________________

Olá a todos:

Hoje quero compartilhar com vocês um fluxo bastante interessante e muito solicitado, que integra dois dos nossos softwares mais reconhecidos e utilizados: Leapfrog e GeoStudio.

Essa integração permite aproveitar o melhor dos dois mundos, combinando modelagem geológica 3D com análise geotécnica avançada, o que abre novas possibilidades para projetos mais robustos e precisos.

Passo 1: Exportar a seção do Leapfrog

1. Visualize a seção que deseja exportar para o GeoStudio e, em seguida, use a ferramenta “Draw Slicer Line” para definir o corte.

2. Na árvore de projetos > Clique com o botão direito do mouse em “Sections, Plans and Contours” > “New Cross Section”. Clique no ícone “Slicer” e confirme em “OK”.

3. Na interface da seção, clique com o botão direito do mouse em “Models” e selecione o modelo geológico que foi utilizado na seção 2D.

4. Clique com o botão direito do mouse na seção na árvore de projetos > “Exportar”.

• Na guia Geral, selecione o modelo a ser exportado.

• Em seguida, na guia “2D Analysis”, ative a opção “Flatten to 2D”. Isso projetará a seção no plano X-Y, uniformizando o valor Z.

• Você pode definir a origem X-Y, se desejar.

• Exporte o arquivo no formato DXF.

Passo 2: Importar a seção no GeoStudio.

1. Abra um novo projeto no GeoStudio.

• Vá para Dados - Projeto > Adicionar > 2D.

2. Na janela Arquivo, clique com o botão direito do mouse > Importar.

• Selecione a opção para importar os nomes dos materiais das camadas do arquivo DXF.

• Clique em Aplicar e, em seguida, em Aceitar para visualizar a seção.

Passo 3: Visualizar o resultado.

• Após importar o arquivo, a seção 2D estará disponível no ambiente do GeoStudio para continuar com a análise geotécnica correspondente.

Manuel Hinojosa

Geology Intern
